메탈 케이블그랜드 PG-M

메탈 케이블그랜드

구매하기

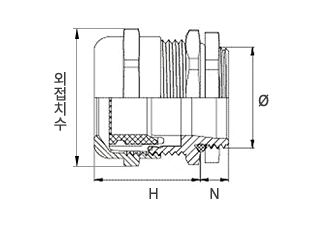

메탈 케이블그랜드 치수표 PG-M

모델	규격	전선범위	H	N	외접치수	타공	포장단위
PG	7M	3~6.5	19	5	14	12.5	100
	9M	4~8	21	6	17	15.5	100
	11M	5~10	22	6	20	18.5	100
	13.5M	6~12	23	6.5	22	20.5	100
	16M	10~14	24	6.5	24	22.5	100
	21M	13~18	25	7	30	28.5	40
	29M	18~25	31	8	40	37.5	20
	36M	22~32	37	8	50	46.5	12
	42M	32~38	37	9	57	54	9
	48M	37~44	38	10	64	59.8	6

단위 : mm

메탈 케이블그랜드 치수표 PG-ML

모델	규격	전선범위	H	N	외접치수	타공	포장단위
PG	7ML	3~6.5	19	10	14	12.5	100
	9ML	4~8	21	10	17	15.5	100
	11ML	5~10	22	10	20	18.5	100
	13.5ML	6~12	23	10	22	20.5	100
	16ML	10~14	24	10	24	22.5	100
	21ML	13~18	25	12	30	28.5	40
	29ML	18~25	31	12	40	37.5	20
	36ML	22~32	37	15	50	46.5	12
	42ML	32~38	37	15	57	54	9
	48ML	37~44	38	15	64	59.8	6

단위 : mm

IP 등급 및 NEMA 등급은 통제된 실험실 환경에서 제한된 시간 동안만 진행된 테스트 결과입니다. 따라서 장기간 실제 옥외에 노출될 경우, 빗물에 직접 노출되지 않도록 적절한 지붕(또는 가림막)을 설치해야 합니다. 또한, 내부에 물이 유입되더라도 원활하게 배출될 수 있도록 바닥면에 드레인 플러그, 브리더 밸브 등의 배수 장치를 사용하셔야 합니다.

일반 철 (STEEL) 제품의 경우 녹 발생에 대하여 보증하지 않습니다.
또한, 스테인리스 (STAINLESS) 재질 제품이더라도 원자재 등급 및 사용환경에 따라 녹이 발생할 수 있습니다.
도장 특성 상 사양 및 설치 환경에따라 변색이 생길 수 있습니다.
